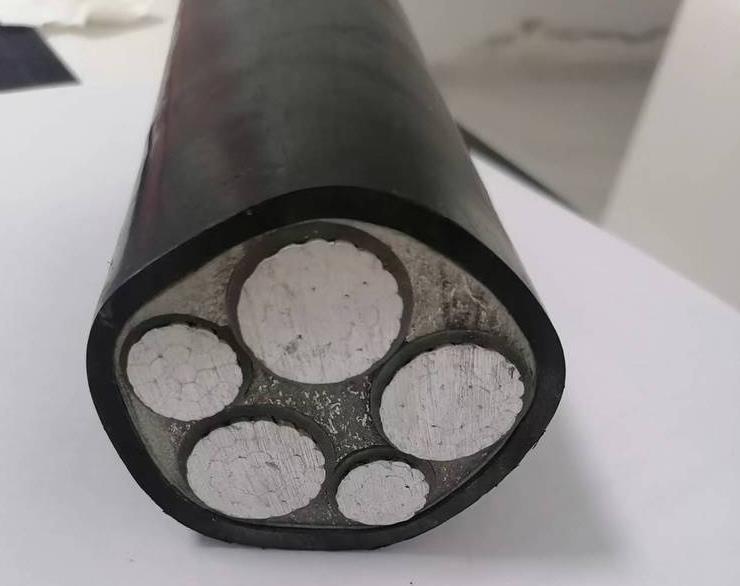

南洋電線電纜?工作溫度和負載下的載流量是什么

南洋電線電纜工作溫度30℃，長期連續90％負載下的載流量如下：

1.5平方毫米：18A

2.5平方毫米：26A

4 平方毫米：26A

6平方毫米：47A

10平方毫米：66A

16 平方毫米：92A

25平方毫米：120A

35平方毫米：150A

功率P= 電壓 U x 電流 I

國標GB4706.1-1992/1998規定的電線負載電流值（部分）：

（1）銅芯電線：銅芯線截面積對應允許長期電流

2.5平方毫米：16A～25A

4平方毫米：25A～32A

6平方毫米：32A～40A

（2）鋁芯電線：鋁芯線截面積對應允許長期電流

2.5平方毫米：13A～20A

4平方毫米：20A～25A

6平方毫米：25A～32A

舉例說明：

1、每臺計算機耗電約為200～300W(約1～1.5A)，那么10臺計算機就需要一條2.5平方毫米的銅芯電線供電，否則可能發生火災。

2、大3匹空調耗電約為3000W(約14A)，那么1臺空調就需要單獨的一條2.5平方毫米的銅芯電線供電。

3、現在的住房進線一般是4平方毫米的銅線，因此，同時開啟的家用電器不得超過25A(即5500瓦)，有人將房屋內的電線更換成6平方毫米的銅線是沒有用處的，因為進入電表的電線是4平方毫米的。

4、早期的住房(15年前)進線一般是2.5平方毫米的鋁線，因此，同時開啟的家用電器不得超過13A(即2800瓦)。

5、耗電量比較大的家用電器是：空調5A(1.2匹)，電熱水器10A，微波爐4A，電飯煲4A，洗碗機8A，帶烘干功能的洗衣機10A，電開水器4A在電源引起的火災中，有90％是由于接頭發熱造成的，因此所有的接頭均要焊接，不能焊接的接觸器件5～10年更換(比如插座、空氣開關等)。

國標允許的長期電流4平方是25-32A，6平方是 32-40A。其實這些都是理論安全數值,*數值還要大于這些的。2.5平方的銅線允許使用的大功率是:5500W；4平方的8000W,6平方9000W沒問題的。40A的數字電表正常9000W沒問題，機械的12000W也不會燒毀的。

銅芯電線電纜載流量標準電纜載流量估算口訣：

二點五下乘以九，往上減一順號走，

三十五乘三點五，雙雙成組減點五，

條件有變加折算，高溫九折銅升級，

穿管根數二三四，八七六折滿載流。

說明：本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是“截面乘上一定的倍數”來表示，通過心算而得。

“二點五下乘以九，往上減一順號走”說的是2.5平方及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2.5平方導線，載流量為2.5×9＝22.5(A)。

從4平方及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。

“十五乘三點五，雙雙成組減點五”，說的是35平方的導線載流量為截面數的3.5倍，即35×3.5＝122.5(A)。

50平方及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€兩個線號成一組，倍數依次減0.5。即50、70平方導線的載流量為截面數的3倍；95、120平方導線載流量是其截面積數的2.5倍，南洋電線電纜依次類推。

“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。

若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16平方銅線的載流量，可按25平方鋁線計算。

計算電纜載流量選擇電纜（根據電流選擇電纜）：導線的載流量與導線截面有關，也與導線的材料、型號、敷設方法以及環境溫度等有關，影響的因素較多，計算也較復雜。各種導線的載流量通?？梢詮氖謨灾胁檎摇５每谠E再配合一些簡單的心算，便可直接算出，不必查表。

鋁芯絕緣線載流量與截面的倍數關系口訣

10下五，100上二，

25、35，四、三界，

70、95，兩倍半，

穿管、溫度，八、九折，

裸線加一半，

銅線升級算。

說明：口訣對各種截面的載流量（安）不是直接指出的，而是用截面乘上一定的倍數來表示。為此將我國常用導線標稱截面（平方毫米）排列為：1、1.5、2.5、 4、6、 10、16、 25、35、 50、70、 95、120、 150、185……

(1)一句口訣指出鋁芯絕緣線載流量（安）、可按截面的倍數來計算。

口訣中的阿拉伯?dāng)?shù)碼表示導線截面（平方毫米），漢字?jǐn)?shù)字表示倍數。

現在再和口訣對照就更清楚了，口訣“10下五”是指截面在10以下，載流量都是截面數值的五倍。“100上二”（讀百上二）是指截面100以上的載流量是截面數值的二倍。截面為25與35是四倍和三倍的分界處。這就是口訣“25、35，四三界”。而截面70、95則為二點五倍。從上面的排列可以看出：除10以下及100以上之外，中間的導線截面是每兩種規格屬同一種倍數。

例如鋁芯絕緣線，環境溫度為不大于25℃時的載流量的計算：

當截面為6平方毫米時，算得載流量為30安；

當截面為150平方毫米時，算得載流量為300安；

當截面為70平方毫米時，算得載流量為175安；

從上面的排列還可以看出：倍數隨截面的增大而減小，在倍數轉變的交界處，誤差稍大些。比如截面25與35是四倍與三倍的分界處，25屬四倍的范圍，它按口訣算為100安，但按手冊為97安；而35則相反，按口訣算為105安，但查表為117安。不過這對使用的影響并不大。當然，若能“胸中有數”，在選擇導線截面時，25的不讓它滿到100安，35的則可略為超過105安便更準確了。同樣，2.5平方毫米的導線位置在五倍的始端，實際便不止五倍（大可達到20安以上），不過為了減少導線內的電能損耗，通常電流都不用到這么大，手冊中一般只標12安。

(2)后面三句口訣便是對條件改變的處理。

“穿管、溫度，八、九折”是指：若是穿管敷設（包括槽板等敷設、即導線加有保護套層，不明露的），計算后，再打八折；若環境溫度超過25℃，計算后再打九折，若既穿管敷設，溫度又超過25℃，則打八折后再打九折，或簡單按一次打七折計算。

關于環境溫度，按規定是指夏天熱月的平均高溫度。實際上，溫度是變動的，一般情況下，它影響導線載流并不很大。因此，只對某些溫車間或較熱地區超過25℃較多時，才考慮打折扣。例如對鋁心絕緣線在不同條件下載流量的計算：當截面為10平方毫米穿管時，則載流量為10×5×0.8═40安；若為高溫，則載流量為10×5×0.9═45安；若是穿管又高溫，則載流量為10×5×0.7═35安。

(3)對于裸鋁線的載流量，口訣指出“裸線加一半”即計算后再加一半。這是指同樣截面裸鋁線與鋁芯絕緣線比較，載流量可加大一半。例如對裸鋁線載流量的計算：當截面為16平方毫米時，則載流量為16×4×1.5═96安，若在高溫下，則載流量為16×4×1.5×0.9=86.4安。

(4)對于銅導線的載流量，口訣指出“銅線升級算”，即將銅導線的的截面排列順序提升yi級，再按相應的鋁線條件計算。例如截面為35平方毫米裸銅線環境溫度為25℃，載流量的計算為：按升級為50平方毫米裸鋁線即得50×3×1.5=225安。

對于電纜，口訣中沒有介紹。一般直接埋地的高壓電纜，大體上可直接采用一句口訣中的有關倍數計算。比如35平方毫米高壓鎧裝鋁芯電纜埋地敷設的載流量為35×3=105安。95平方毫米的約為95×2.5≈238安。

三相四線制中的零線截面，通常選為相線截面的1/2左右。當然也不得小于按機械強度要求所允許的小截面。在單相線路中，由于零線和相線所通過的負荷電流相同，因此南洋電線電纜零線截面應與相線截面相同。
